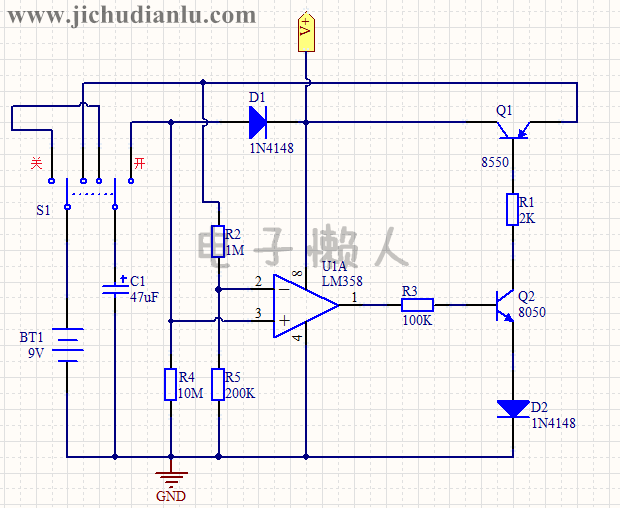

电路图：

电路功能：

本例电路适用于手持式数字万用表，这类仪表的功耗很低，一般适配9V的叠层电池，用于室外测量。每节电池一般只能连续工作一百至几百小时，为避免因为忘记关断电源而耗空电池，可以给万用表增加延时自动关机电路。这样可以当万用表停止使用的时间超过15min钟时，自动切断电源，进入休眠状态。目前数字式万用表都具备这个功能。

整个电路的工作过程：

电路中S1为6键自锁开关，U1A为LM358，这里当作比较器使用，实际制作这个电路时，可选用单个的比较器芯片，节省资源。BT1为9V的叠层电池。

当开关S1处于关（OFF）状态时，电池给电容C1充电，使C1上的电压为电池电压。

当开关S1拨至开（ON）状态时，电容C1直接加至比较器的3脚同相端，同时经二极管D1给LM358供电。电池电压则经开关加至三极管Q1的发射极。同时电阻R2和R5采样电池电压输出至比较器的反相端。

刚开始时，比较器的同相端电压比反相端电压高，比较器输出高电平，三极管Q2导通。Q2导通后，三极管Q1的基极电压被拉低，使Q1导通。这样电池电压就输出至V+，给万用表内的A/D转换器等芯片供电，同时二极管D1也截止，电容C1不需要再给LM358提供电源。

万用表开机后，随着电容C1慢慢的通过电阻R4放电，R4上的电压越来越低，也就是比较器的同相端电压越来越低。当低于反相端电压时，比较器翻转，Q2截止，Q1也截止，万用表断电，进入“休眠状态”，此时需要把S1拨至OFF状态，再拨至ON状态开机。

所以，电容C1R4的参数决定了万用表延时多少时间再关机。

注意：

在实际制作时，比较器要选择单芯片的比较器，因为电路中只需要一个比较器。
