数字万用表延时自动关机电路3的效果图演示_基础硬件电路图讲解

6 月 30, 2019

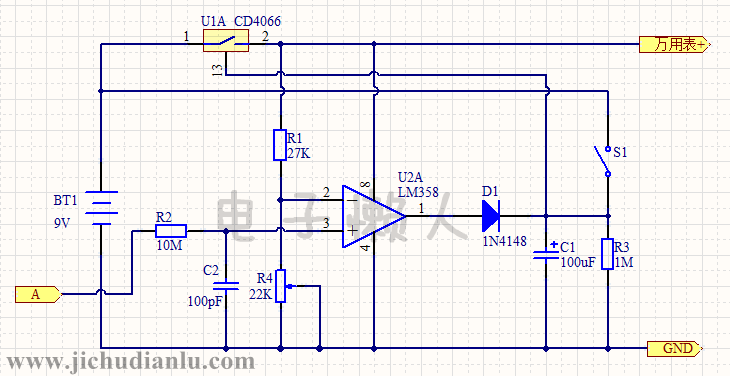

电路图:

电路图

电路功能:

本电路可实现当数字万用表停止测量一段时间后,自动关机。

整个电路工作过程:

平时,需要使用万用表时,按下轻触开关S1,使电容C1快速充电。同时模拟开关CD4066的控制脚13获得一个高电平,开关U1A导通,万用表接通电源,万用表得电工作。

电路中网络A是数字万用表内A/D芯片 LT7106的测量信号输入引脚。测量时,比较器的同相输入端为高电平且高于反相端电压,比较器输出高电平,可以维持模拟开关的导通。

当万用表停止测量时,比较器输出低电平,但由于二极管D1的作用,低电平不会影响CD4066的关断。

此时,电容C1通过电阻R3开始放电,当放电到C1上的电压使CD4066的控制引脚13为低电平时,模拟开关断开,万用表失去电源而关机。

注意:

本例电路中用LM358当作比较器使用,实际制作时,最好使用单个比较器芯片,节省资源。
