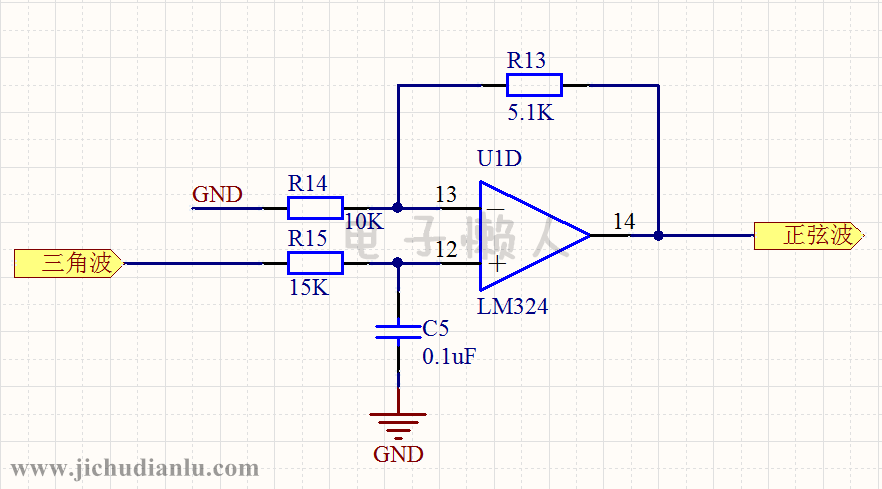

电路图1：
电路图2：
三角波转正弦波实现原理：
将三角波按傅立叶级数展开：
从上式可知，三角波含有基波和3次、5次等奇次谐波，因此通过低通滤波器取出基波，滤除高次谐波，即可将三角波转换成正弦波。
但是低通滤波器的通带截止频率应大于三角波的基波频率且小于三角波的三次谐波频率。
本例电路一为一阶低通滤波器，电路二为二阶低通滤波器+同相比例放大电路。
