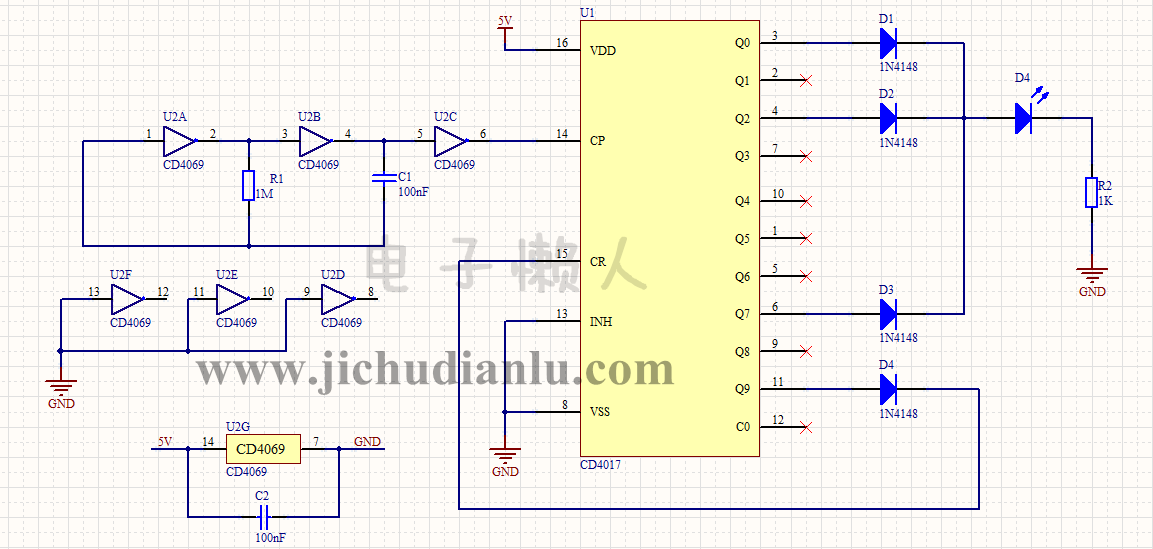

电路图：

电路功能介绍：

本电路可实现LED闪烁，而且每次闪烁的时间间隔不等。电路简单，可实际动手操作。

电路图分析：

本电路主要包含两个部分：

一是由非门芯片CD4069组成的门电路多谐振荡器，作为CD4017的时钟脉冲输入。

二是由计数器CD4017组成的脉冲输出电路，输出的脉冲点亮LED。

电路工作过程：

在分析电路工作过程之前，新手需要做好两个准备工作：

1、查看前面的实例，了解门电路多谐振荡器的工作过程；

2、查看CD4017的数据手册，不管是英文的或者是中文的也好，先理解CD4017的引脚功能。

做好了上面的准备工作，整个电路的分析也就很简单了：

电路上电后，门电路多谐振荡器输出时钟信号至CD4017的14脚；CD4017在接收到第一个脉冲的上升沿后，Q0输出高电平，也就是CD4017的3脚输出高电平，高电平通过D1点亮发光二极管D4，电阻R2为发光二极管的限流电阻。

第2个时钟脉冲的上升沿输入后，Q0恢复低电平，Q1输出高电平，所以此时发光二极管D4是熄灭的。

第3个时钟脉冲的上升沿输入后，Q0,Q1都为低电平，Q2输出高电平，经二极管D2点亮发光二极管D4。

以次类推，在第4个脉冲到第7个脉冲，发光二极管都是熄灭状态；当第8个脉冲输入后，Q7输出高电平，经二极管D3电流发光二极管D4。

第9个脉冲输入后，发光二极管D4又熄灭。到第10个脉冲输入后，Q9输出的高电平接至CR端，使CD4017复位，Q0又输出高电平，点亮发光二极管。

整个电路工作过程很简单，关键是理解CD4017的使用。

注意：

1、在实际焊接时，CD4069没有使用的非门，输入端要接至GND，同时芯片的电源引脚接一个100nF的电容。

2、D1,D2,D3的顺序可随意接Q0～Q8，以产生不同延时间隔。
