电路功能介绍:

本例水位报警器可实现水位过高或者过低时均能发出报警声,同时还增加了指示灯显示,根据不同颜色的指示灯也可判断是水位过低还是过高。

本例的上限水位为C点,下限水位为B点,BC之间为正常水位。


电路图解析:

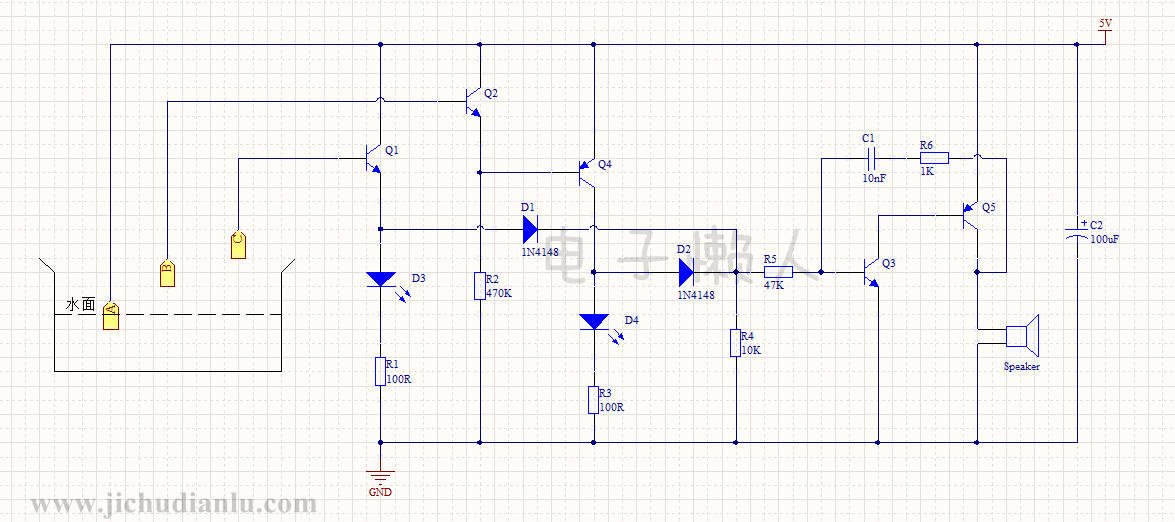

整个电路可以分为以下几个部分:

一是由三极管Q1,探头C,发光二极管D3组成的上限水位报警开关电路;

二是由三极管Q2,Q4,发光二极管D4组成的下限水位报警开关电路;

三是由三极管Q3,Q5组成的互补型多谐音频振荡器电路。


整个电路工作过程如下:

当水位处于BC之间且尚未达到C点为正常水位时:

1、电路上电后,三极管Q1为截止状态,发光二极管D3处于熄灭状态,不显示。

2、此时,三极管Q2的基极可通过探头AB间的水通路获得基极电流使Q2导通。Q2导通后,三极管Q4的发射结电压刚好为Q2的集电极-发射极的电压,即三极管Q2的管压降。由于在Q2的发射极接有一个470K的大电阻,所以Q2的管压降会很小,接近0V,因此三极管Q4是截止的。

3、三极管Q4截止后,发光二极管D4处于熄灭状态,不显示;同时互补性音频振荡器也没有报警信号输入,不会产生振荡,所以扬声器也不会发声。

当水位超过C点时:

三极管Q1通过探头AC之间的水通路获得基极电流使Q1导通,发光二极管D3通过限流电阻R1被点亮。同时发射极输出的一部分电流经二极管D1至电阻R4,使电阻R5的左端为高电平,三极管Q3获得基极偏流,互补型自激多谐音频振荡器开始振荡,扬声器发出报警声。

当水位低于B点时:

三极管Q2截止,三极管Q4的基极为低电平使三极管Q4导通,则发光二极管D4经限流电阻R3被点亮。同时Q4发射极输出的一部分电流经二极管D2至电阻R4,使电阻电阻R5的左端为高电平,三极管Q3获得基极偏流,互补型自激多谐音频振荡器开始振荡,扬声器发出报警声。

二极管D1,D2起到一个或门的作用,即不管是上限报警,还是下限报警,只要有一个报警信号,振荡器就会起振。
