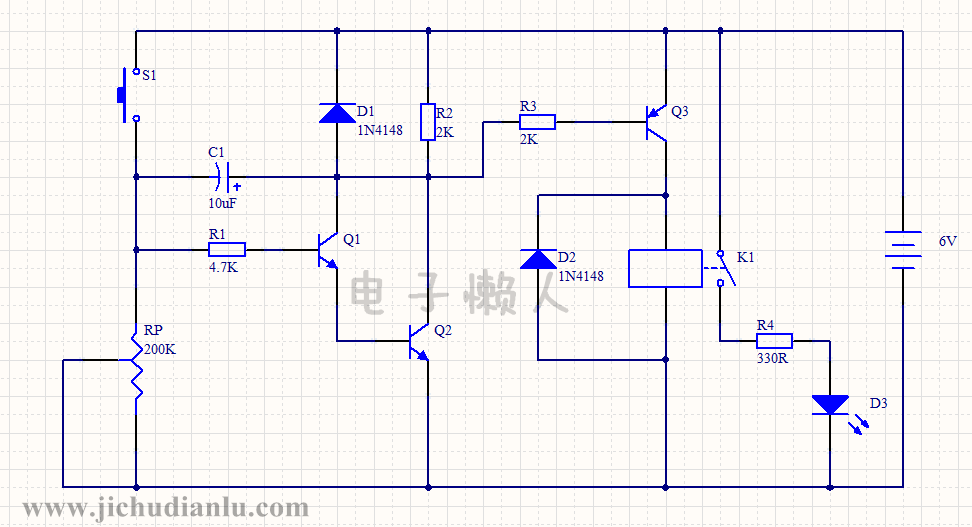

电路图：
电路功能分析：
本例用三极管组成延时控制电路，控制继电器的动作。当按键按下时，继电器动作，延时一段时间后，继电器释放。
电路分解：
本电路可分为两个部分：
一是由三极管Q1,Q2组成的符合管与外围电阻电容组成的延时电路；
二是由三极管Q3，继电器组成的开关电路。
电路工作过程：
1、当电路上电，且轻触开关S1未按下时，电源通过电阻R2给电容C1充电，充电过程非常快速。电容C1上充电的电压为电源电压。
2、当轻触开关S1按下时，电源通过开关S1，电阻R1加至三极管Q1的基极，Q1基极获得偏流，使三极管Q1导通，同时Q2的基极也获得偏流，使Q2也导通。同时电容C1通过二极管D1，开关S1快速放电。
3、Q2导通后，Q2的集电极电压接近0V。
4、三极管Q2的集电极电压为低电平，使三极管Q3的基极为低电平，Q3为PNP型三极管，所以Q3开始导通，继电器线圈中流过电流，继电器常开触点吸合，发光二极管D3被点亮。
5、轻触开关S1松开后，三极管Q1,Q2截止，电容C1开始充电，充电电压左负右正，使三极管Q3的基极电压慢慢上升。在电容C1的充电过程中，三极管Q3可以维持一段时间的导通，使发光二极管D3逐渐熄灭。
