并联型硅稳压管稳压电路的效果图演示_基础硬件电路图讲解

电路图：

电路功能：

当电网电压波动或负载RL变化时，自动调节使直流输出电压稳定。

主要器件：稳压二极管，限流电阻

电路分析：

本例电路是最简单的稳压管稳压电路，由限流电阻R1和稳压管D1组成。Ui是输入电压；Uo是输出电压，即稳压管两端的电压Vz（电路是并联）。本例电路既可以作为基准电压源，也可以单独作为输出电压固定、负载电流较小的稳压电路中使用，实用性较强。

其稳压原理如下：

当负载电阻不变，输入电压Ui增大（或者输入电压不变，负载电阻RL增加）时，输出电压Uo将上升，使稳压管D1的反向电压会略有增加，随之流过稳压管D1的电流增加，于是流过电阻R1的电流将增加，限流电阻R1上的压降将变大，使得Ui增量的大部分压降在R1上被消耗，从而使输出电压Uo基本维持不变。

反之，当负载电阻不变，输入电压Ui下降（或者输入电压不变，负载电阻RL减小）时，输出电压Uo将下降，使稳压管D1的反向电压也随之下降，流过稳压管D1的反向电流也略微下降，于是，流过电阻R1的电流将减少，限流电阻R1上的压降将变小，这样Uo的电压又会上升，这样稳定后，电压Uo还是基本维持不变。

总结：不管是变化量增加还是减少。都会造成限流电阻R压降的变化，从而维持输出的稳定。

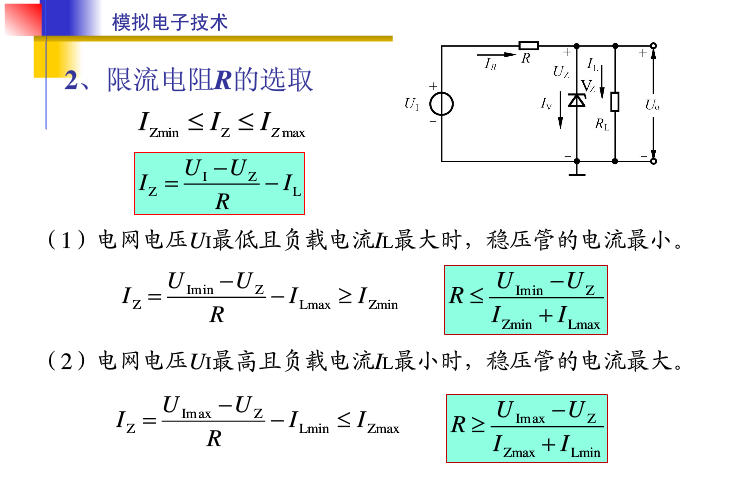

可见，除稳压管外，限流电阻R的选取也是这个电路的关键点。下面是限流电阻R的选取计算方法：

稳压管的选取原则：

1、稳压管能够稳压的最大电流Izmax应大于负载电流最大值ILmax的1.5到3倍。

2、稳压电路的输入电压Ui>Uo，一般选取2到3倍的Uo。输入电压不能太大，否则容易烧掉限流电阻和稳压管。

注意：

本例电路虽然简单实用，但是也有它的缺点：输出电压Uo不可调；稳压管的Iz电流动态范围很小，限制了它的使用范围。

常在一些数字电路中，用做基准电压源。
