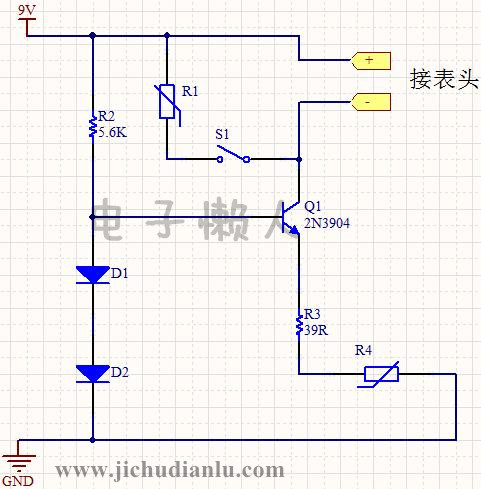

电路图：
电路功能：
利用半偏法和本电路测量直流电表的内阻。
整个电路的工作过程：
整个电路的核心是一个恒流源电路。二极管D1，D2串联给三极管Q1提供一个稳定的1.4V的基极电压。根据本例恒流源电路的计算公式（可参考之前的恒流源电路）可知，调节电阻R4可以调节恒流源输出电流的大小。
那么根据半偏法测量直流电表内阻的原理。我们先断开开关S1，接上电表，接通电源，调节R4使直流电表满偏。
然后闭合开关S1，调节电阻R1，使直流电表半偏。此时电阻R1的大小就是直流电表内阻的大小。
注意：
本例有两个电位器阻值需要选取。R4选取的原则是要使直流电表能够满偏。R1的选取原则是其最大阻值要大于直流电表的内阻。
