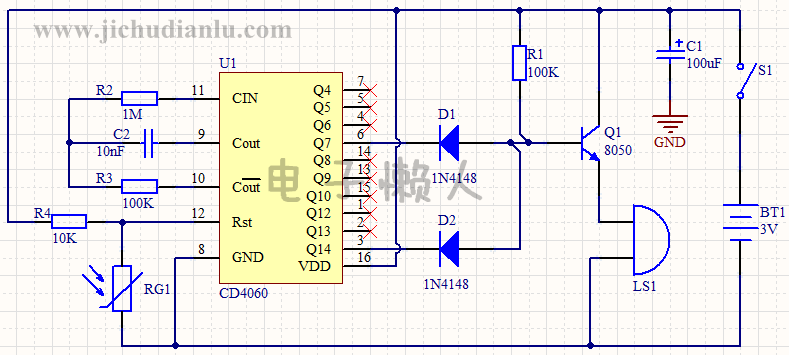

电路图：
电路图功能：
本例电路以CD4060集成电路为核心，添加一个光敏电阻组成一个光控振荡器。当光敏电阻受到光照时，蜂鸣器就会声响。
电路图讲解：
CD4060是一个14位的二进制/分频和振荡器集成芯片。它由两部分组成：一是14级分频器，由Q4～Q14输出；另一部分电路是振荡器，由外接电阻电容构成RC振荡器，振荡器的频率计算公式为：f=1/（2.2*R3*C2）。
计算可得f=454Hz，这样电路中振荡器的频率为454Hz。
1.环境无光照时：
光敏电阻呈现大电阻状态，使CD4060的Rst脚为高电平，CD4060输出复位，Q4～Q14输出低电平，三极管Q1截止，蜂鸣器不响。
2.环境有光照时：
光敏电阻呈现低电阻状态，CD4060的Rst脚为低电平，振荡器开始起振。从电路中可以看出，Q7输出的是7分频信号，信号频率为f除以2的7次方，Q7的输出信号频率为：3.5Hz。也就是说，Q1每隔0.28s输出一次高电平，同时蜂鸣器也每隔0.28s响一次。
Q14输出的是14分频信号，信号频率为f除以2的7次方，Q14的输出信号频率为：0.028Hz，周期为35s。也就是说，在Q14输出的高电平期间，蜂鸣器每隔0.28s响一次，蜂鸣器响的总时间为Q14输出信号周期的一半。而且蜂鸣器每隔35s会重新发出声响。直到环境无光照，CD4060复位为止。
实际制作时，可将整个电路封装在一个盒子里面，用于检测卫生间忘记关灯，冰箱忘记关门的情况。
