掌声控制点动开关电路的效果图演示_基础硬件电路图讲解

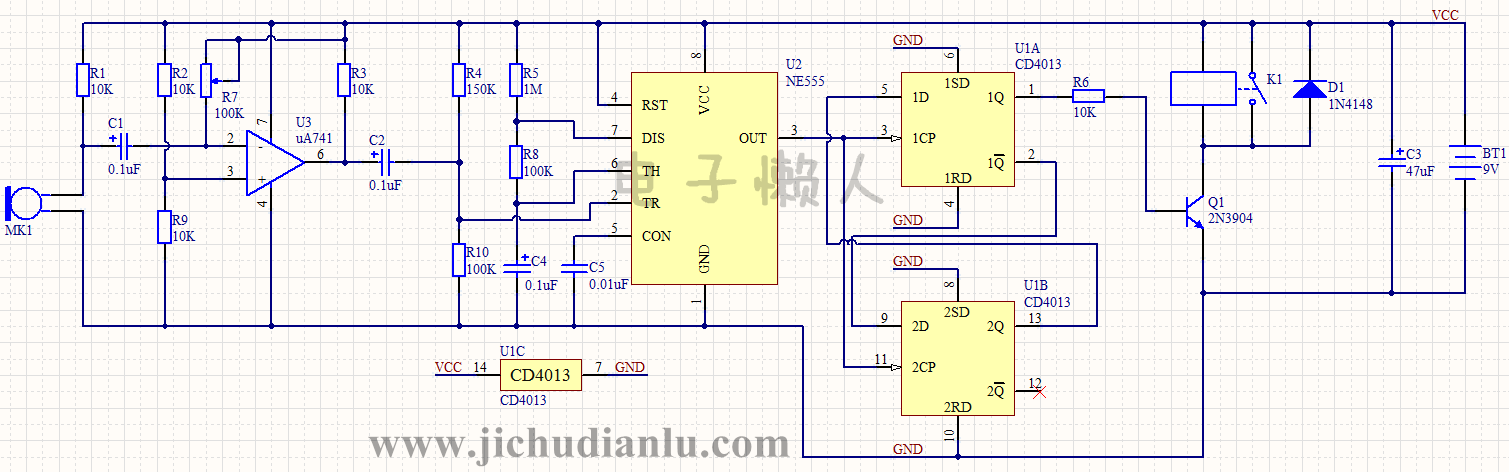

电路图：

电路图功能：

本例电路为掌声开关电路，而且是点动开关。也就是两次掌声控制开关开，两次击掌控制开关关。

电路图说明：

本例电路沿着信号传输方向可分为三个模块：

一是由咪头MK1，运放uA741组成的掌声采集以及信号放大模块；

二是由NE555组成的单稳态触发电路，可对放大的交变电压信号进行整形输出；

三是由CD4013和继电器组成的开关触发电路。

电路图讲解：

整个电路的信号流向很明显，分析起来没有那么复杂：

当外界安静时，由于电容C1隔直流的作用，运放的反相输入端没有信号输入，运放输出高电平。由555芯片组成的单稳态电路也不会被触发，开关不动作。

当外界有声音时，咪头将声音信号转换为交变电压信号，经电容C1输入至运放反相输入端进行放大后经电容C2输出负脉冲信号。调节电阻R7，可以调整电路对声音信号的灵敏度。

运放输出的负脉冲信号输入至NE555的2脚，触发单稳态电路，在NE555的3脚输出一个方波信号。

输出的方波信号输入至CD4013，作为D触发器的时钟信号。从两个D触发器的接法可以看出，S和R都被拉低到低电平，这样D触发器的输出在时钟信号为上升沿时，Q=D。

所以在第一个脉冲过来时，1Q=0，2Q=1，三极管截止；第二个脉冲过来时，1Q=1，2Q=1，此时三极管Q1导通，继电器动作，常开触点闭合。此时若外界没有声音时，开关将一直保持闭合状态。

第三个脉冲过来时，也就是再次检测到外界有掌声时，1Q=1，2Q=0，三极管继续保持导通状态；第四个脉冲过来时，1Q=0，2Q=1，三极管截止，继电器释放，常开触点释放。

这里每一个脉冲过来都表示MIC检测到一次外界的声音信号。

注意：

本例电路难点在于理清两个D触发器的输出，可以用示波器查看输出波形的变化来帮助理解。
