触摸开关电路：
电路功能：
本例电路可实现通过触摸形式接通用电装置的电源开关，经过一段时间延时后，电路可自动切断用电装置电源。延时时间的长短可小于1s或大于1min，通过改变电阻即可获得不同的时间值。
整个电路的工作过程：

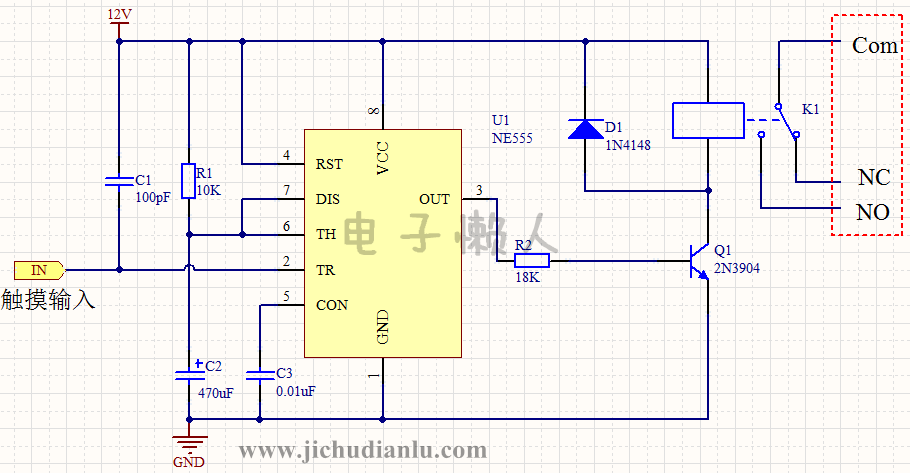

本电路实际是一个555组成的单稳态电路来驱动继电器模块。电路中555的7脚和6脚连在一起，同时接在定时电容C2上，可使电容C2通过555的放电端快速放电。
555的2脚为脉冲输入端，也是触发端，平时为高电平，只有在输入低电平时才会触发整个电路。
电路上电后，555的2脚为高电平，输出端OUT被置为0。此时内部电路的放电开关接通，DIS端接地，C2上的电压为零，输入端TH的电平也为零。因此电路的输出端OUT一直保持为低电平，这就是电路的上电初始状态。
当用手触摸到触摸片时，人体电阻与地形成回路，使555的2脚被拉低，也就是输入了一个低电平信号，触发电路翻转。555的输出OUT从低电平变为高电平，同时，555电路内部的放电开关断开，电源通过电阻R1向电容C2充电。
555输出高电平，使三极管Q1饱和导通，继电器线圈有电流流过，继电器触点吸合，接通负载电路。555的暂稳态开始。
经过一段时间后，电容C2的充电电压上升到2VCC/3以上时，输入端TH达到高电平，于是电路又重新翻转回原来的稳态，555输出OUT为0。555内部放电管导通，电容C2通过放电端DIS快速放电到零，为下一次的触发做准备。
555输出OUT为0，三极管Q1截止，继电器断电，触点释放，负载电路断开。
通过调节电阻R1可以调节电容C2的充电常数，改变暂稳态的时间，也就是改变继电器的吸合时间。
