单放机倒带终止指示器电路:

电路图

电路图功能:

本例电路是对用磁带的单放机增加的一个倒带终止指示器电路,可实现当磁带倒带终止时,用发光二极管进行指示。

在MP3还没有出来的时候,听歌就是用的单放机加磁带。经历过这个岁月的现在应该都是大叔拉,哈哈!

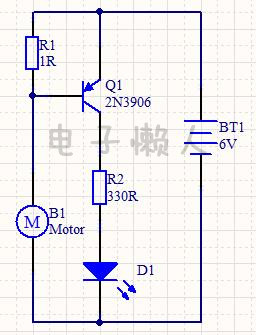

电路图讲解:

电路中除单放机电机B1外,其余元件都是外加元件。电池为单放机的供电电池。

电阻R1串接在电机的通路上,用以采样电机电流,由于电阻R1的阻值很小,对电机的工作几乎无影响。电阻R1上的压降为PNP三极管Q1提供基极偏置电压。电阻R2为发光二极管D1的限流电阻。

当单放机正常工作,或快进,倒带过程中,流过电机的电流不足以在R1上产生足够的电压使Q1导通,所以正常运行时,Q2截止,发光二极管处于熄灭状态。

当单放机播放完,或快进,倒带结束而电机终止时,电机会受到较大的阻力矩而使流过电机电流比正常时要大很多,此时在R1上产生的压降就足以使Q1导通,发光二极管被点亮了。

因此,在使用这个电路时,当看见发光二极管D1被点亮,应及时按下单放机的复位键。

注意:

本例电路虽然没什么实用性,但是对初学者了解三极管的使用还是有帮助的。且电机的位置可更换其它元件形成不同的功能指示器。
