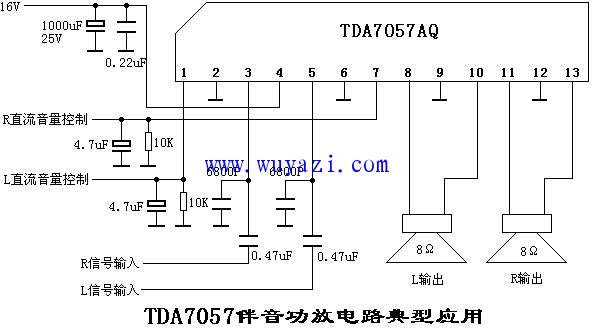

TDA7057伴音功放引脚功能电压
TDA7057引脚功能及参考电压：
1脚：0～1V——直流音量控制1
2脚：0V——空
3脚：2V——输入1
4脚：19V——电源
5脚：2V——输入2
6脚：0V——信号地
7脚：0～1V——直流音量控制2
8脚：8.6V——正向输出2
9脚：0V——功放地2
10脚：8.6V——负向输出2
11脚：8.6V——负向输出1
12脚：0V——功放地1
