彩电枕校电路原理图 采用此枕校电路的机型有：韩国三星MC-15机芯、金星C6418、V6458、牡丹64C1、乐华CT6388W等。 场锯齿波电压经P404的（4）脚送到枕校电路，R455、C454、R457组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管Q451的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压，然后经VR451、VR452、R464、R46
光电耦合器

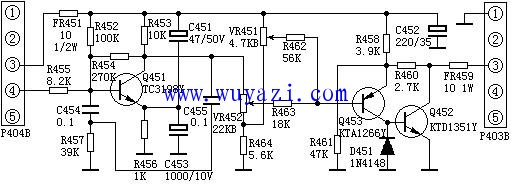

彩电枕校电路原理图
采用此枕校电路的机型有：韩国三星MC-15机芯、金星C6418、V6458、牡丹64C1、乐华CT6388W等。
场锯齿波电压经P404的（4）脚送到枕校电路，R455、C454、R457组成积分电路，对场锯齿波积分，形成上凸的抛物波电压，加到抛物波整形放大管Q451的B极，经放大、整形后从C极输出9V（峰-峰值）的下凹抛物波电压，然后经VR451、VR452、R464、R463、R462组成的水平幅度调整、左右枕形失真调整网络，加到Q453、Q452组成的复合管的B极，经放大后从Q452的C极输出12.5V（峰-峰值）的抛物波电压，最后经FR459、P403的（3）脚送到行扫描电路，对行扫描电流调制。达到校正枕形失真的目的。
VR451是行幅调节电位器，VR452是枕形失真调整电位器。
