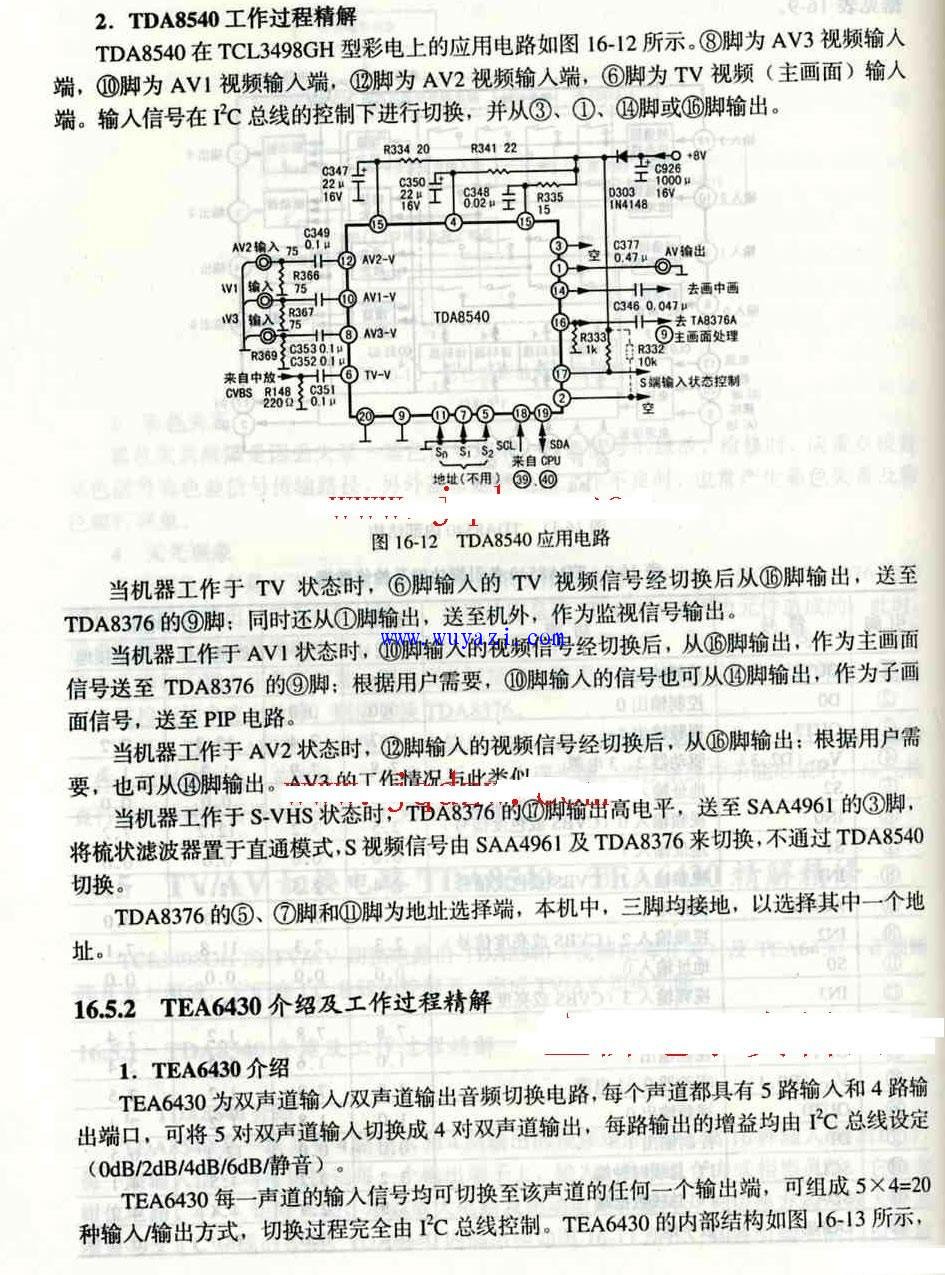

TDA8540引脚功能电压及电路图
TDA8540S是一块具有4路输入和4路输出的视频矩阵开关，共16种输入输出组合，每路输入均可以切换到每一个输出端子上。
| 脚号 | 功能说明 | 脚号 | 功能说明 |
| 1 | 第二视频输出端 | 11 | 次级地址输出脚 |
| 2 | 零控制输出 | 12 | 第三视频输入 |
| 3 | 第三视频输出端 | 13 | 供电电源+8V |
| 4 | 驱动器供给电压 | 14 | 第一视频输出端 |
| 5 | 次级地址输出2端 | 15 | 驱动供给电压 |
| 6 | 零视频输入 | 16 | 视频输出0端 |
| 7 | 次级地址输出1端 | 17 | 控制输出1端 |
| 8 | 第一视频输入 | 18 | I2C总线时钟线 |
| 9 | 模拟地 | 19 | I2C总线数据线 |
| 10 | 第二视频输入 | 20 | 数字 |
