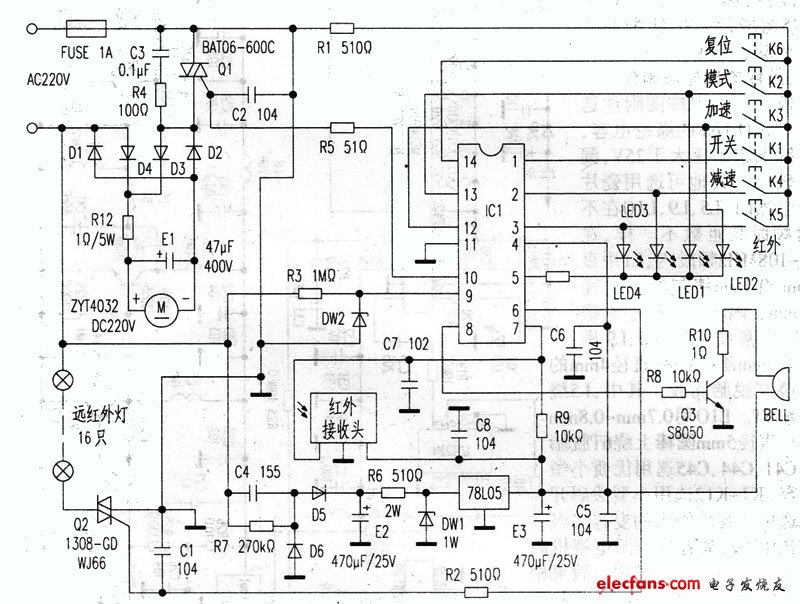

IC1(型号不明)④脚为电源端：(11)脚为地端：⑨脚为上电复位端;晶振制作在IC内;⑩脚为功能输出端。Q1受控使其导通角不同而输出可控制的交流电压。Dl~D4全波整流、El滤波成可调直流电压加到直流电机M上。电机旋转时轴上偏心盘产生偏心振动力，使机器上盖产生振动。受工作模式和速度调节变化，电机两端直流电压随之变化，振动频率也随之变化。最高振动频率为3600rPM/min,额定功率40W、定时15分钟。康胜牌YM-747FT型气血通健康器电路 :
。 （本文来源网友上传，如有侵权，可联系管理员删除）
