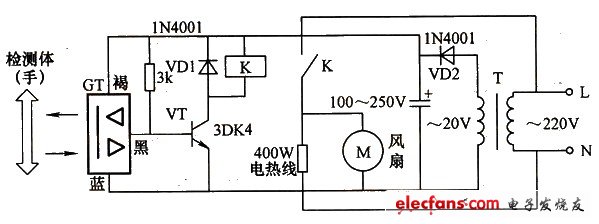

平时，光电传感器CT中发射管发出的脉冲光因无移动物体（手）反射给CT的接收头，CT输出级（黑线）呈现低电平，开关管VT截止，继电器K不动作，电热丝不工作，整个电路处于静候状态。当有人需烘手时，靠近光电传感器的手将CT发射管发出的脉冲光反射给GT内的接收管，经传感器内部判断，CT输出级（黑线）为高电平，开关管VT饱和导通，继电器Κ动作，其辅助触点闭合后电热丝发出的热量，经风扇M吹出把湿手吹干，手离开烘手后，电路恢复静态。光电自动控制烘手电路:
