增强型无线话筒电路图讲解 – 消费类电子电路图讲解

4 月 20, 2019

MIC先将自然界的声音信号变成音频电信号,经C2耦合给Q的基极进行调制,当有声音信号的时候,三极管的结电容会发生变化→振荡频率发生变化,完成频率调制,即调频。再经C8耦合给高频调谐放大电路对已调制的高频信号放大,再通过C12、L3和天线TX向外发射频率随声音信号变化而变化的高频电磁波。其中R1为话筒MIC的偏置电阻,一般在2K—5.6K选取。R4为集电极电阻。R5为基极电阻,给Q1提供偏置电流。R6为发射极电阻,起稳定Q1直流工作点的作用;Q2、R7、R8、C4、C5、L1、C6、C7组成高频振荡电路,R7给Q2基极提供偏流,C5和L1振荡回路,改变其值可以改变发射频率,C4为反馈电容,R8起稳定Q2直流工作点作用,C7隔直流通交流电容;Q3、R9、R10、L2、C10、C11组成高频功率放大电路。R9给功率管Q3提供基极电流,C10和L2放大调谐回路,和振荡回路C5和L1调谐在同一频点时获得最大输出功率,发射距离最远。增强型无线话筒电路图:

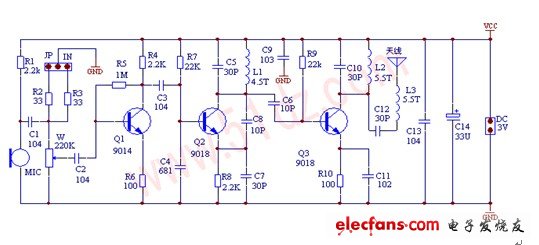

增强型无线话筒电路图



。 (本文来源网友上传,如有侵权,可联系管理员删除)
