普通键盘电路原理图 – 消费类电子电路图讲解

4 月 15, 2019

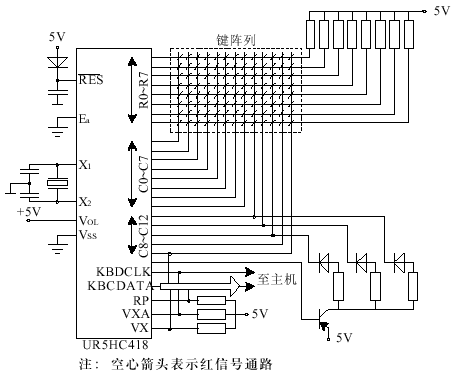

        图是普通键盘的电路图,是用8051单片机实现的。图中键阵列部分的引脚(P0、P2和P1的一部分)流过的是高低变换的电平,用以判断哪个键按下了,哪个键抬起了。这些信号即使被截获也是没有意义的,因此,将它们定义为黑信号。此外复位电平、晶振等也为黑信号。

  键盘有2根信号线与主机相连,即时钟线(KBDCLK)和数据线(KBCDATA)。时钟线提供键盘与主机通信时的时钟信号,由键盘发出,下降沿有效。也就是说在每个时钟的下降沿,主机将键盘准备好的数据读入累加器“ACC”中,读到有效的“停止位”后送CPU处理。但对于同一种键盘来说,时钟的周期、频率、电平高低都是一样的;对于不同键盘会略有不同。在同一个键盘中,发出的所有数据的时钟都是相同的。所以这一信号与按键信息无关,也是黑信号。键盘有不同的键,它们被依此选通后,将通过数据线发出相应的键码数据传送给主机,所以,图中只有数据线上走的是红信号。




普通键盘电路原理图



  图 普通键盘电路
