反相延时驱动电路如下图所示。电路中驱动芯片采用了美国InternaTIonal RecTIfier（IR）公司的IR2110.它不仅包括基本的开关单元和驱动电路，还具有与外电路结合的保护控制功能。其悬浮沟道的设计使其可以驱动工作在母线电压不高于600V 的开关管，其内部具有欠压保护功能，与外电路结合，可以方便地设计出过电流，过电压保护，因此不需要额外的过压、欠压、过流等保护电路，简化了电路的设计。

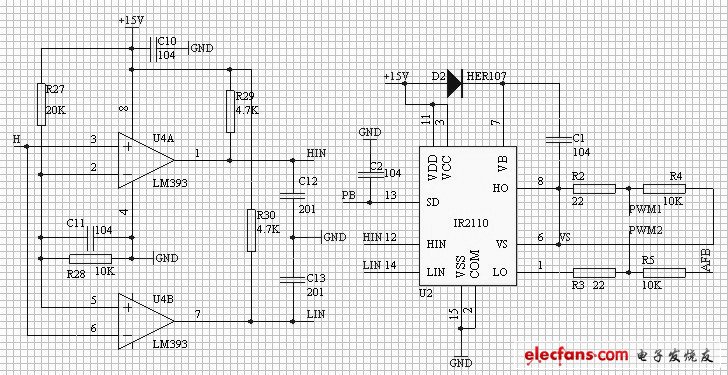

图 反相延时驱动电路
