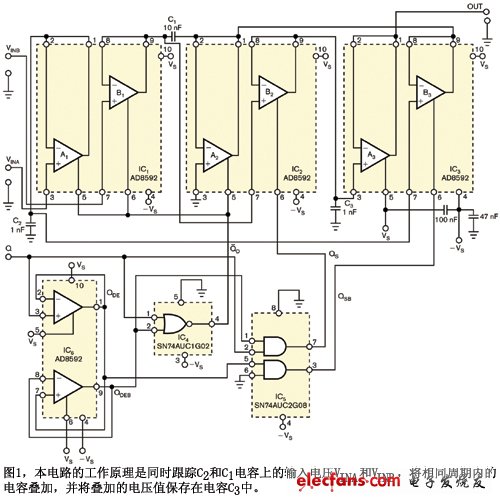

图中的不外接电阻的采样保持放大器电路结构不使用外接电阻。在稳态下，内部跟踪周期内，内部逻辑信号为高电平有效，将A1、B1与A2组成的跟随器使能。因此，以地为参考的电容C2充电到VINA电压。IC2 Pin 2上的电容C1低端通过A2跟随器的输出临时接地，同时其接到IC1 Pin 9的高端充电到VINB电压。VINA与VINB分别是A和B输入的输入电压。
