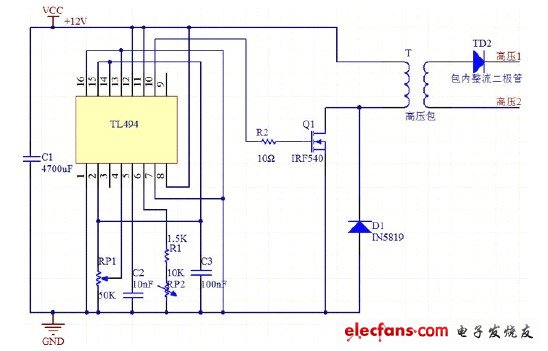

电弧产生原理图也是一个简易高压发生器电路，使用一块固定频率脉宽调制电路TL494 产生方波信号控制MOS 管Q1，Q1 上的交变电流在通过串联的黑白电视机高压包T 的时候升压到2k~10kV，升压后经高压包次级串联的高压整流二极管半波整流，输出带直流分量的高频高压（或者说带高频纹波的直流高压也行，两者是一回事）。
