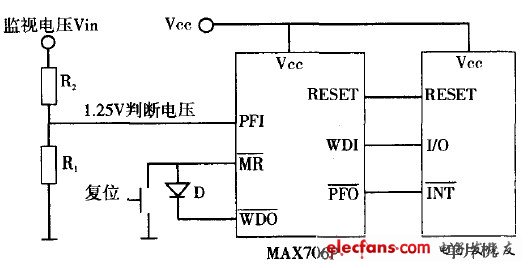

MAX706的内部看门狗定时器定时时间为1．6秒，如果在1．6秒内，看门狗输入脚WDI保持为规定电平(高电平或低电平)，看门狗输出端丽变为低电平，二极管D导通，使低电平加到复位端 ，MAX706产生复位信号RESET使单片机复位，直到复位后看门狗被清零，丽才变为高电平。当WDI有一个跳变沿(上升沿或下降沿)信号时，看门狗定时器被清零。
