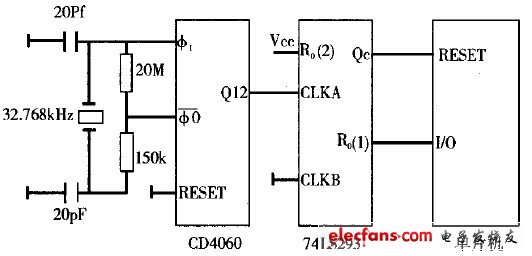

由CD4060和32．768Hz石英晶振组成脉冲产生电路，产生4Hz脉冲源。74LS293计数器对4Hz脉冲源进行计数，其输出端Q与单片机复位端RESET相连，单片机的某I／O端与74LS293的清零端R相连，程序在1．5秒之内输出一次由低到高且又由高到低的窄脉冲，输出端Q 一直为低电平，否则将输出为高电平.TTL型看门狗电路:
