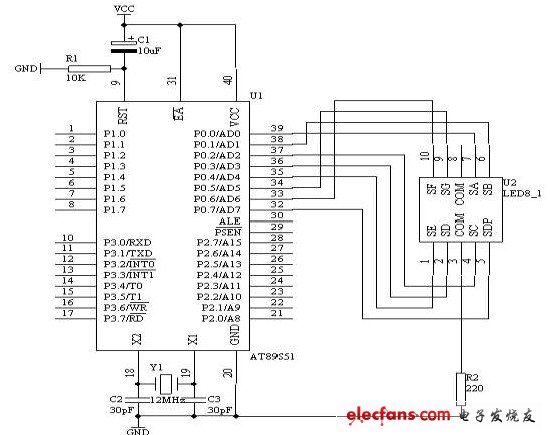

如图 13 所示，利用 AT89S51 单片机的 P0 端口的 P0.0 – P0.7 连接到一个共阴码管的 a – h 的笔段上，数码管的公共端接地。在数码管上循环显示 0 – 9 数字时间间隔 0.2 秒。
把 “ 单片机系统 ” 区域中的 P0.0/AD0 – P0.7/AD7 端口用 8 芯排线连接到 “ 四路静态数码显示模块 ” 区域中的任一个数码管的 a – h 端口上;要求： P0.0/AD0 与a 相连， P0.1/AD1 与 b 相连,P0.2/AD2 与 c 相连， …… ， P0.7/AD7 与 h 相连。
