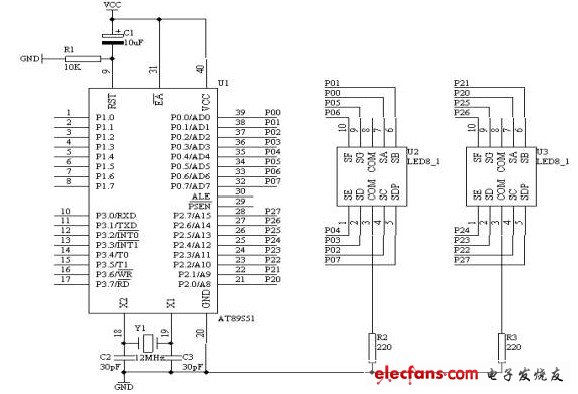

如下图所示，在 AT89S51 单片机的 P0 和 P2 端口分别接有两个共阴数码管 P0 口驱动显示秒时间的十位，而 P2 口驱动显示秒时间的个位。
1 . 把 “ 单片机系统 ” 区域中的 P0.0/AD0 – P0.7/AD7 端口用 8 芯排线连接到“ 四路静态数码显示模块 ” 区域中的任一个 a – h 端口上;要求： P0.0/A D0对应着 a ， P0.1/AD1 对应着 b ， …… ， P0.7/AD7 对应着 h 。
2 . 把 “ 单片机系统 ” 区域中的 P2.0/A8 – P2.7/A15 端口用 8 芯排线连接到 “ 四路静态数码显示模块 ” 区域中的任一个 a – h 端口上;要求： P2.0/A8 对应着 a ， P2.1/A9 对应着 b ， …… ， P2.7/A15 对应着 h 。
