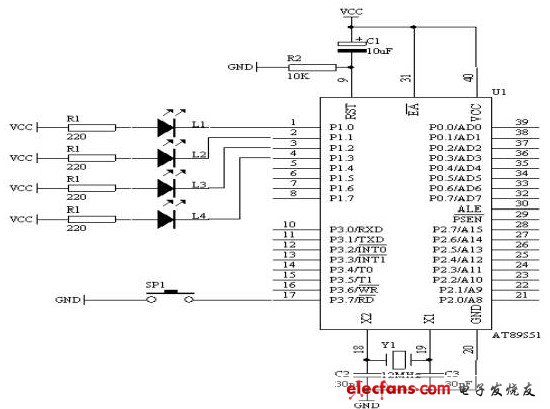

如图所示，开关 SP1 接在 P3.7/RD 管脚上，在 AT89S51 单片机的 P1 端口接有四个发光二极管，上电的时候， L1 接在 P1.0 管脚上的发光二极管在闪烁，当每一次按下开关 SP1 的时候， L2 接在 P1.1 管脚上的发光二极管在闪烁，再 按下开关 SP1 的时候， L3 接在 P1.2 管脚上的发光二极管在闪烁，再按下开关 SP1的时候， L4 接在 P1.3 管脚上的发光二极管在闪烁，再按下开关 SP1 的时候， 又轮到 L1 在闪烁了，如此轮流下去。
( 1 . 把 “ 单片机系统 ” 区域中的 P3.7/RD 端口连接到 “ 独立式键盘 ”区域中的 SP1 端口上;
( 2 . 把 “ 单片机系统 ” 区域中的 P1.0 – P1.4 端口用 8 芯排线连接到 “ 八路发光二极管指示模块 ” 区域中的 “ L1 – L8 ” 端口上;要求， P1 .0连接到 L1 ， P1.1 连接到 L2 ， P1.2 连接到 L3 ， P1.3 连接到 L4 上 。
