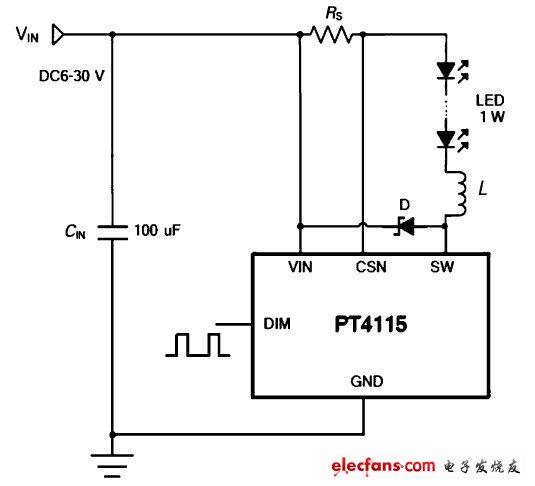

LED射灯驱动电路原理图如下所示：
V IN 上电时，电感（ L ） 和电流采样电阻（ RS ）的初始电流为零，LED 输出电流也为零（见图2 ）。这时候，内部功率开关导通，SW 的电位为低。电流通过电感（L ）、电流采样电阻（ RS ）、LED 和内部功率开关从V IN 流到地，电流上升的斜率由V IN、电感（L ） 和LED 压降决定，在RS 上产生一个压差VCSN， 当（V IN-VCSN ） 》 115 mV 时，内部功率开关关断，电流以另一个斜率流过电感（ L ）、电流采样电阻（R S ）、LED和肖特基二极管（ D ）； 当（ V IN-VCSN ） 《 85mV时，功率开关重新打开，这样使得在LED 上的平均电流为IOUT = （ 0. 085+ 0. 015） /2 ？RS = 0. 1 /R S.如果不使用调光功能，可使DIM 引脚悬空，这时可输出设定的最大电流。
图 LED射灯驱动电路
