8051单片机典型接口电路–并行扩展静态显示电路图讲解

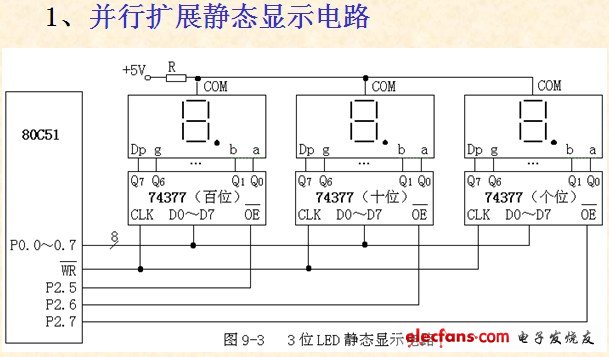

下图为并行扩展静态显示电路图（3位LED静态显示电路），按下图编制显示子程序，显示数(≤255)存在内RAM 30H中。

相应的程序为：
　　DIR1: MOV A,30H ;读显示数

　　MOV B,#100 ;置除数

　　DIV AB ;产生百位显示数字

　　MOVC A,@A+DPTR ;读百位显示符

　　MOV DPTR,#0DFFFH ;置74377(百位)地址

　　MOVX @DPTR,A ;输出百位显示符

　　MOV A,B ;读余数

　　MOV B,#10 ;置除数

　　DIV AB ;产生十位显示数字

　　MOV DPTR,#TAB ;置共阳字段码表首址

　　MOVC A,@A+DPTR ;读十位显示符

　　MOV DPTR,#0BFFFH ;置74377(十位)地址

　　MOVX @DPTR,A ;输出十位显示符

　　MOV A,B ;读个位显示数字

　　MOV DPTR,#TAB ;置共阳字段码表首址

　　MOVC A,@A+DPTR ;读个位显示符

　　MOV DPTR,#7FFFH ;置74377(个位)地址

　　MOVX @DPTR,A ;输出个位显示符

　　RET ;

　　TAB: DB 0C0H,0F9H,0A4H,0B0H,99H;共阳字段码表

　　DB 92H,82H,0F8H,80H,90H;
