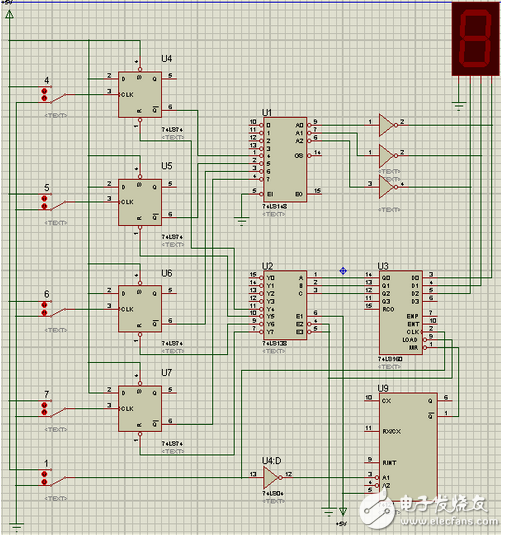

电路原理分析：系统由呼叫信号锁存、优先编码、二进制译码、显示及逻辑控制清除等几部分组成。 该系统通过四个不同的开关接受不同的病人紧急呼叫信号，并将其对应的信号锁存在所对应的D触发器中，再将这些信号传到型号为74148的8路优先编码中，根据优先级别对锁存信号进行编码，然后将编码输出接到数码管上显示出来。 医护人员用另外一个开关通过单稳态触发器、74160以及74138清除已处理完的病人的显示编码，单稳态触发器接到74160的清零端可以实现处理完当前最高级别的呼叫后，显示下一编号，当最高级别再次呼叫时，依然能显示其编码的功能，而74138用来对接收的信号进行译码的，其输出端接到D触发器的清零端进行清零。当对所有的病人信号处理完毕时，数码管上显示为0。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
