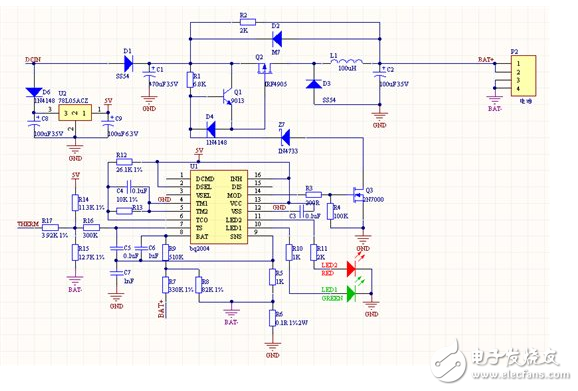

电路原理：用bq2004搭建了一个镍氢电池的快速充电电路，给10节镍氢电池充电，快充电流最大为2.25A，电路如图所示。是电路开始对电池进行快速充电后，很快就跳到充满的状态了（不管电池是否充满）。快速充电模式持续时间很短，均没有超过封锁时间；电路中热敏电阻部分接入了6.2K定值电阻，可以保证任意时刻引起的快速充电终止；电路是根据DV2004S1的电路设计的，没有MTP23P06V这款PMOSFET，用AO4606的N管代替了2N7000。
