系统是采用TI TMS320C6211芯片处理通过摄像头拍摄并经过A/D转换后的图像。DSP对图像进行压缩后，由DSP的HPI口通过TI的PCI2040芯片上传到上位机主板上，与上位机的PCI总线进行通信。系统设计中关键是视频处理卡的设计，由于市场上能够买到的视频卡一般功能都有限，不能满足本项目的需求，故自行设计一块视频卡。

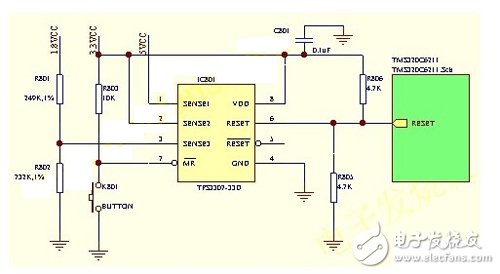

本监控系统采用一片TI的TPS3307-33D作为电源检测IC。该器件定义在其供电1.1V时其/Reset即可输出有效的信号。如图4所示，在本系统中，该电路可以完成对5V、3.3V和1.8V三种供电电压的监测，并可以对系统的三种器件（C6211、EPLD和 AT89C2051）同时进行上电复位和手工复位。
图4 TPS3307电源监控电路
其中+3.3V是TMS320C6211的I/O接口所需的电压，这是DSP外围接口电压，必须能够保持稳定、持续供电。其外接的SDRAM和FLASH ROM都是3.3V器件，若电压不稳，这些器件无法稳定工作，容易导致损耗甚至烧毁这些器件。+1.8V供电是为了满足TMS320C6211的CPU核心工作电压需要。对于TMS320C6211来说，其工作频率为150MHz，对电压的变化非常敏感。电压过高会使器件损伤，电压过低芯片会自动复位。
