六引脚自锁开关是一个双刀双掷开关，在生活中也是应用广泛的开关。
六引脚自锁开关引脚图
连接：断开前1、3和4、6连接
闭合后：1、2和4、5连接

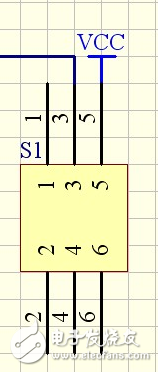

六脚开关原理图
六脚开关实际使用

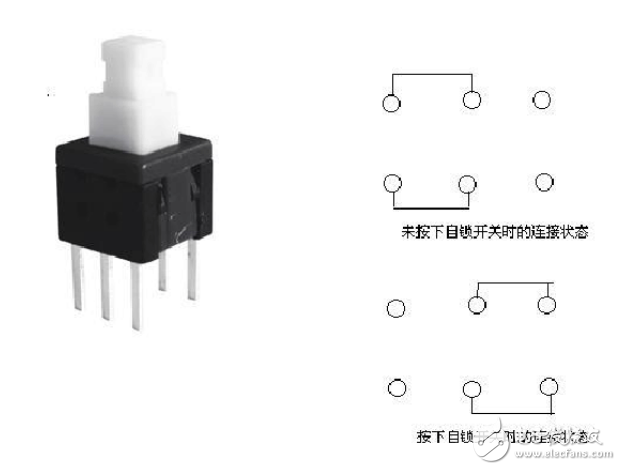

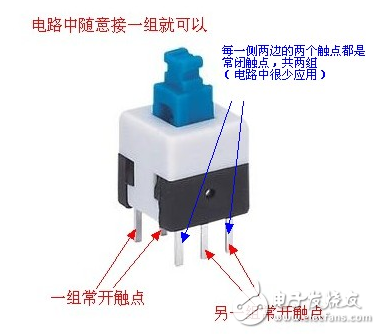

六脚自锁开关硬件实物图，常开触点与常闭触点位置如下

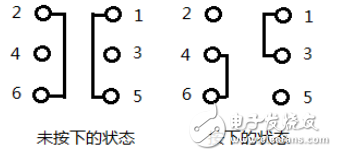

六脚开关功能
上图图二三，四五接通，下图，一二，五六接通。如图所示开关自锁键未按下时连接的是一边；按下自锁键后连接是另一边。连接电路时中间的引脚一般都选择接入VCC。一共两排引脚，一排3个，每边只有一个是有用的，这两个有用的构成开关，其余4个只是起固定作用，至于具体是哪个得用万用表确定。
。 （本文来源网友上传，如有侵权，可联系管理员删除）
