JX01系列自耦减压起动柜 使用软启动柜代替是更好的选择

11 月 17, 2023

一、概述说明

JX01系列自耦减压起动柜适用于交流380V,功率至300KW的三相鼠笼感应电动机作为降压起动之用,系列用自耦变压器降压的方法改善当电动机起动时对输电网络的影响。

JX01系列自耦减压起动柜 使用软启动柜代替是更好的选择

二、产品结构

JX01自藕减压启动柜为箱式防护结构,有自耦变压器、交流接触器、智能数显电机保护器(时间继电器、时间继电器)等元件组成,对于75千瓦及以下的产品,系采用自动控制方式,80千瓦及以上的产品,具有手动自动两种控制方式,由转换开关进行切换,智能数显电机保护器在0~240秒内可以自动调节控制起动时间,自耦变压器备有额定电压60%(65%)及80%二组抽头,出厂时接在60%(65%)抽头上,如果用户需要用较大的起动转矩,可接在80%抽头上,并有过载、断相及失压保护。

JX01系列自耦减压起动柜 使用软启动柜代替是更好的选择

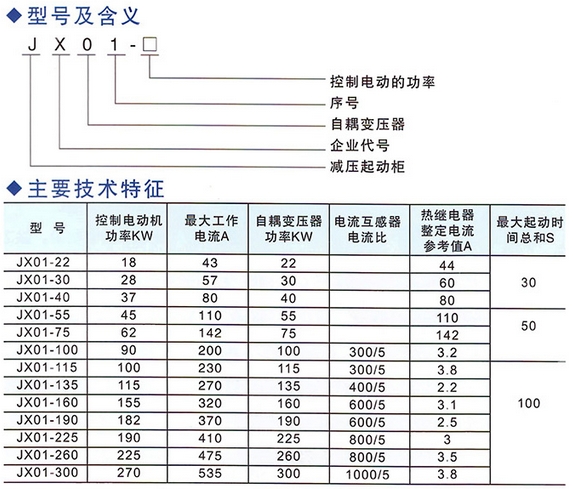

三、技术规格

1、起动箱电动机保护器和热继电器电流整定值:75KW及以下者,保护器的整定电流等于或稍大于电动机的额定电流,但不得大于电机整定电流的1.05倍。
2、115KW以上者,整定电流等于电动机额定电流乘以控制箱内电流互感器的变比。

四、安装和使用

(1)、海拔高度不超过2000米;

(2)、周围介质温度不高于+40℃,不低于-10℃;

(3)、空气相对湿度不大于85%;

(4)、震幅不大于0.5毫米,频率不大于每分钟600次的震动;

(5)、于垂直面的倾斜度不超过5度;

(6)、在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

(7)、本产品接线图如图1、2、3及表3所示。

(8)、在安装完毕使用前,必需按接线原理图复核接线是否正确,按电动机实际起动时间的要求调整时间继电器的动作时间,按电动机的额定工作电流,调整电动机保护器或热继电器的动作电流,然后进行动作试验。
