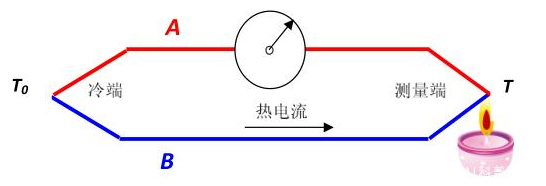

热电耦工作原理
1821年德国物理学家塞贝克发现，将两种不同的金属A和B联接成回路，当两个接点分别置于不同的温度环境中时，回路中便出现电流。这种物理现象称为热电效应或塞贝克效应，这种装置称为热电偶。热电偶两个接点的温差在回路中产生电流的称为热电流，相应的电势称为热电势。两个接点的温差越大，产生的热电势就越大。热电偶温度高的接点称为测量端，温度低的接点称为冷端。如果能保持冷端温度不变，回路中产生的热电势就随测量端温度升高而增大。

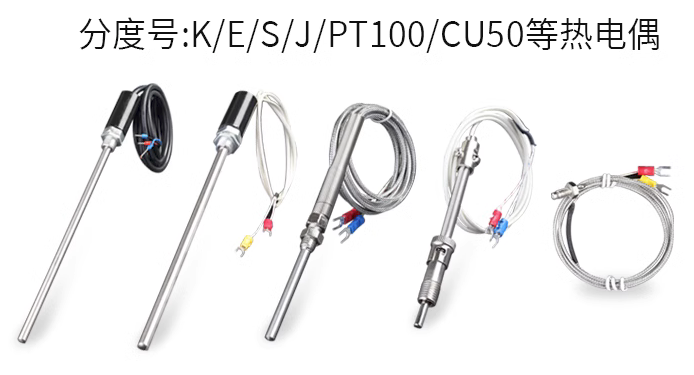

不同类型的热电耦
E型热电偶
E型热电偶是一种廉金属的热电偶，正极（EP）为：镍铬10合金，化学成分与KP相同，负极（EN）为铜镍合金，名义化学成分为：55%的铜，45%的镍以及少量的锰，钴，铁等元素。该热电偶的使用温度为-200~900℃。
E型热电偶的特点：热电动势之大，灵敏度之高属所有热电偶之最，宜制成热电堆，测量微小的温度变化。对于高湿度气氛的腐蚀不甚灵敏，宜用于湿度较高的环境。E热电偶还具有稳定性好，抗氧化性能优于铜-康铜，铁-康铜热电偶，价格便宜等优点，能用于氧化性和惰性气氛中，广泛为采用。
E型热电偶不能直接在高温下用于硫，还原性气氛中，热电势均匀性较差。
K型热电偶
K型热电偶是一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。
K型热电偶是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2mm～4.0mm。
正极（KP）的名义化学成分为：Ni：Cr=90:10，负极（KN）的名义化学成分为：Ni:Si=97：3，其使用温度为-200℃~1300℃。
K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中广泛为用户所采用。
K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛。
从物理学科理论说明热电偶E型与k型的区别
镍铬-镍硅K型热电偶
镍铬-镍硅热电偶（K型热电偶）是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。正极（KP）的名义化学成分为：Ni：Cr=90：10，负极（KN）的名义化学成分为：Ni：Si=97：3，其使用温度为-200~1300℃。
K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中。广泛为用户所采用。
K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛中。
镍铬-铜镍E型热电偶
镍铬-铜镍热电偶（E型热电偶）又称镍铬-康铜热电偶，也是一种廉金属的热电偶，正极（EP）为：镍铬10合金，化学成分与KP相同，负极（EN）为铜镍合金，名义化学成分为：55%的铜，45%的镍以及少量的锰，钴，铁等元素。该热电偶的使用温度为-200~900℃。
E型热电偶热电动势之大，灵敏度之高属所有热电偶之最，宜制成热电堆，测量微小的温度变化。对于高湿度气氛的腐蚀不甚灵敏，宜用于湿度较高的环境。E热电偶还具有稳定性好，抗氧化性能优于铜-康铜，铁-康铜热电偶，价格便宜等优点，能用于氧化性和惰性气氛中，广泛为用户采用。
E型热电偶不能直接在高温下用于硫，还原性气氛中，热电势均匀性较差。

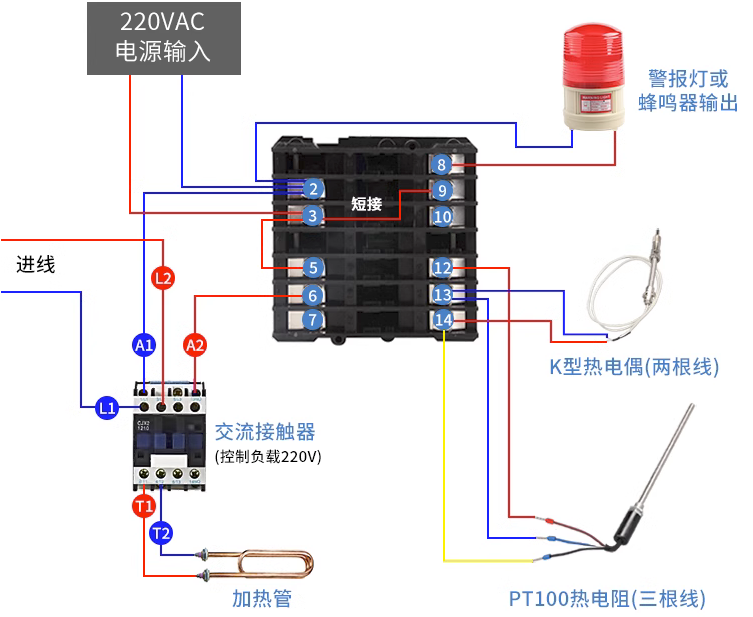

热电耦与仪表接线
