一、概述
BDM310系列三相数显电流电压表是新一代可编程智能仪表，采用大规模集成电路和高亮度长寿命的LED显示器，应用数字采样技术，对三相电气线路中的相电压、线电压进行实时测量、显示和控制，并通过RS485接口或模拟量变送输出接口对被测量电压数据进行远传。
特点
◎采用真有效值测量、整四位LED/LCD显示
◎软件调校、内部无电位器(精度高、稳定性好、长期工作免调校)
◎可编程通过面板按键任意调节显示值1~9999
◎可选带通讯功能◎可选一路模拟量输出(DC4-20MA/0-20MA/0-5V)
◎可选带上下限报警控制功能◎可选两路开关量输入
二、技术参数与选型
| 输入 | 输入 | 电压、电流:请根据实际仪表上面的标称值接入 |
| 过载 | 持续1.2倍，瞬时:电压2倍/1S 电流10倍/5S | |
| 扩展 | 配互感器或分流器扩展量程 | |
| 过量程显示 | 当前数据+N*9999 | |
| 频率 | 50Hz±10% | |
| 电源 | 电源 | AC220V±10%(45~55Hz)(其它电源订贷须说明) |
| 功耗 | <2W | |
| 显示 | LED | 四位三排，显示数据更新时间: 1S |
| 显示 | 9999 | |
| 精度等级 | 0.5% | |
| 隔离耐压 | 2KV/50Hz/1min | |
| 绝缘电阻 | ≥100MΩ | |
| 平均无故障工作时间 | ≥50000h | |
| 工作条件 | 环境温度: -25C 55C，相对湿度≤93%无腐蚀气体场所 | |
| 海拔高度 | ≤2500m | |

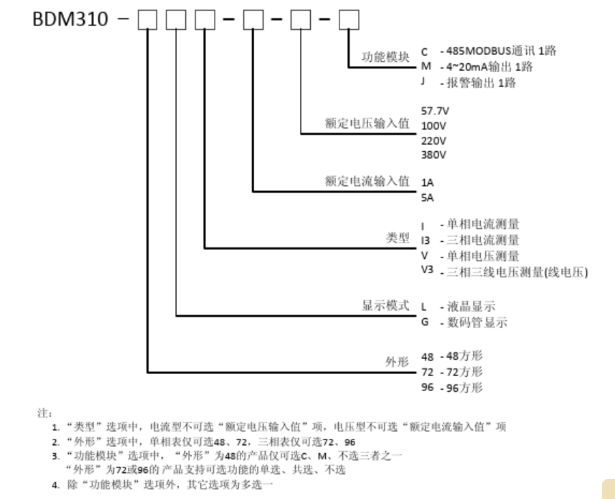

选型表
三、外形及安装尺寸
四、接线示意图
五、参数设置流程示意图
